Le présent document a été créé dans le but pour permettre le dimensionnement des installations de plomberie sanitaire. C'est un document de synthèse, Il reprend partiellement les notes de calculs indiquées dans le DTU plomberie 60.11.



Installations individuelles

Chaque appareil individuel est affecté d'un coefficient suivant le Tableau 2. La somme des coefficients permet avec le graphique suivant de déterminer le diamètre minimal d'alimentation du groupe d'appareils, à partir de deux appareils.

coefficients appareils sanitaires

Installations individuelles diamètre intérieur minimal d'alimentation

Plomberie, sanitaire, évacuation, évacuations, eaux, usées, usée, vanne, vannes

Le diamètre intérieur minimal d'alimentation est fonction du nombre d'appareils.

diametres canalisations equipements appareils sanitaires

Lorsque le total des coefficients (Indice U) est supérieur à 15, il y a lieu de calculer, comme pour les parties en installations collectives.





Installations collectives

Débits de base

Le DTU plomberie NF DTU 60.11 P1-1 dans Le Tableau 1 Chapitre 3.2.1) indique les débits minimaux (en l/s) à prendre en considération pour le calcul des installations d'alimentation ainsi que les diamètres intérieurs minimum (en mm) des canalisations d'alimentation des appareils pris individuellement.

En fait ce sont des débits minimums de consommation de pointe par robinet d’équipement sanitaire.

debits et diametres minimaux canalisation plomberie

Les documents particuliers du marché peuvent mentionner des valeurs différentes en particulier pour les lavabos.

  • NOTE 1 Le débit de calcul n’est pas le débit d’usage lequel est proportionnel à la pression réelle disponible.

  • NOTE 2 Les débits indiqués sont valables à la sortie d’un robinet d’eau froide, d’eau chaude ou d’un mitigeur.

  • NOTE 3 Lorsque la production d’eau chaude est individuelle, ces débits servent de base au calcul des diamètres des canalisations d’eau froide à usage collectif et des canalisations intérieures jusqu’au piquage alimentant l’appareil de production d’eau chaude.



Hypothèses de simultanéité pour le calcul des débits d'alimentation des parties collectives

Les hypothèses de simultanéité indiquées ci-après sont faites pour le calcul des débits d'alimentation ;

  • Appareils autres que robinets de chasse : le débit servant de base au calcul du diamètre d'une canalisation est obtenu en multipliant la somme des débits des appareils (indiqués au tableau 1) par un coefficient donné par le graphique et la formule ci-dessous, en fonction du nombre d'appareils.

  • Toutefois, lorsqu'il est prévu une alimentation pour une ou plusieurs machines à laver, il n'est pris en compte qu'une seule de ces machines dans le calcul de la somme des débits des appareils ;

·         Robinets de chasse : les robinets de chasse, ne fonctionnant que pendant quelques secondes ne sont pas comptabilisés dans le calcul au même titre que les autres appareils :

Il y a lieu de considérer pour ces robinets de chasse :

  • pour 3 robinets installés : 1 seul robinet en fonctionnement ;
  • pour 4 à 12 robinets installés : 2 robinets en fonctionnement ;
  • pour 13 à 24 robinets installés : 3 robinets en fonctionnement ;
  • pour 25 à 50 robinets installés : 4 robinets en fonctionnement ;
  • pour plus de 50 robinets installés : 5 robinets en fonctionnement.

Le débit ainsi obtenu pour les robinets de chasse est à ajouter à la somme des débits obtenus pour les autres appareils après application du coefficient de simultanéité ci-dessous.

Coefficient de simultanéité en fonction du nombre d'appareils installés parties collectives

courbe coefficient silmultaneite plomberie sanitaire

Cette courbe correspond à la formule :

coefficient simultaneite appareils sanitaires

  • y = Coefficient de simultanéité à appliquer sur le débit de base
  • x = Nombre d'appareils installés

Cette formule est valable pour x > 5 et également à > 150.

COMMENTAIRE

  • Dans le cas des hôtels, une étude particulière est nécessaire. Généralement le coefficient de simultanéité est à multiplier par un facteur de 1,25.

  • Dans le cas des écoles, internats, stades, gymnases, casernes, il faut considérer que tous les lavabos ou douches peuvent fonctionner simultanément sauf si l'installation est équipée de robinets à fermeture temporisée. Dans ce cas, une étude particulière est nécessaire.

  • Dans le cas des hôpitaux, maisons de retraite et foyers de personnes âgées et bureaux, le coefficient de simultanéité n'est pas affecté d'un facteur particulier.

  • Dans les restaurants, une étude particulière est nécessaire. Généralement le coefficient de simultanéité est à multiplier par un facteur de 1,5.



Vitesses de passage dans les canalisations à l’intérieur des bâtiments

La vitesse à prendre en considération pour le calcul des diamètres selon la méthode générale est de :

  •   2 m/s pour les canalisations en sous-sol, vides sanitaires ou locaux techniques.

  •   1,5 m/s pour les colonnes montantes.

A noter que pour des petites installations, ces vitesses limites de passage sont nettement trop élevées parce que les Pdc par mètre vont dépasser les limites acceptables.

Inconvénients des vitesses trop faibles et bras morts

Stagnation et formation de dépôts ; développement bactérien ; désagrément pour le consommateur (eaux colorées, mauvais goût...) ; risques sanitaires (présence de métaux, germes, ...)

Inconvénients des vitesses trop élevées

Bruits : augmentation de l'effet "coup de bélier" ; usure prématurée des installations ; dégradation de la qualité de l'eau par "ramonage" des tuyauteries (particules de plomb, de cuivre, ...



Calculs hydrauliques installations eau chaude sanitaire (ECS)

Calculs des débits ECS des équipements sanitaires

Le DTU plomberie NF DTU 60.11 P1-1 dans Le Tableau 1 Chapitre 3.2.1, indique les débits minimaux (en l/s) à prendre en considération pour le calcul des installations d'alimentation d'eau ainsi que les diamètres intérieurs minimum (en mm) des canalisations d'alimentation des appareils pris individuellement.

Les débits indiqués ci-dessous sont valables à la sortie d’un robinet d’eau froide, d’eau chaude ou d’un mitigeur.

En fait ce sont des débits minimums de consommation de pointe par robinet d’équipement sanitaire.

La température de l’eau utilisée (au point de puisage) doit être comprise entre 35 et 40 °C si celle-ci est en contact avec le corps humain, mais d’au moins 55 °C en cuisine par exemple s’il s’agit de décoller spontanément des graisses sans détergent. La température de consigne n’est donc pas la même pour certains usages.

Débit de base pour les robinetteries de type mélangeur ou mitigeur

Certains appareils sanitaires (Baignoires, douches, lavabos, etc.) sont généralement pourvus de robinets de type mélangeur ou mitigeur.

Par exemple, le remplissage de la baignoire se fera uniquement en eau chaude. Pour d’autres (Douches, lavabos, etc.), l’eau chaude sera mélangée à de l’eau froide afin d’obtenir une eau à température appropriée à la sortie du robinet puisage (Par exemple 40°C)

Dans le cas d’une installation de production ECS de type centralisée, puisque le débit de base du mitigeur est donné à la sortie du mitigeur en conformité au DTU, on peut donc le cas échéant réduire le débit de base pour les douches, lavabos, par exemple pour le dimensionnement des réseaux de distribution d’eau chaude placés en aval de cette production ECS.

conversion debit melange eau plomberie

A partir du tableau des débits de base selon le DTU 2013 et de la température au point de puisage généralement admise le tableau suivant donne les débits de conversion à la température des points de puisage.

correction debit eau chaude sanitaire

Référentiel de certification de marque NF sur les robinetteries sanitaires

E (comme Ecoulement), le débit Q est mesuré sous 3 bar,  plus l’indice est élevé, plus le débit est grand. Pour les robinetteries de baignoire, la classe minimale est E3

debit ecoulement NF robinetterie sanitaire

Exemple d’un mitigeur monocommande d’un fabricant

Mitigeur monocommande lavabo

mitigeur monocommande

Débit de base DTU : 0,2 l/s (12 l/mn)

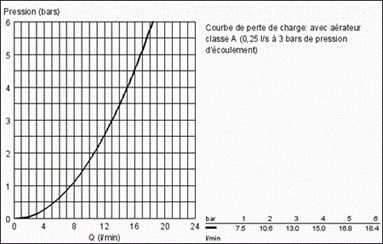

Selon la courbe de débit du fabricant, on a 12 l/mn à 2,5 bar de pression

coirbe pression robinet sanitaire

Le DTU indique le débit minimal à considérer pour chaque type d'appareil, mais il s'agit d'un débit de calcul qui permet de dimensionner la canalisation d'alimentation. Attention : cela ne correspond pas aux débits réels mesurés au niveau de la robinetterie, lesquels dépendent de la pression résiduelle disponible. Dans l’exemple précédent sous une pression de 1 bar on a tout juste 8 l/mn (0,133 l/s).



Calcul des débits des réseaux distribution (ECS dissociés de l’EF)

Dans le cas d’une  production ECS de type  centralisée, on aura la possibilité le cas échéant de réduire le débit de base pour les douches, lavabos, par exemple pour le dimensionnement des réseaux de distribution d’eau chaude placés en aval de cette production ECS.

schema distribution ecs centralisee

A noter que dans ce cas le débit de pointe sur le réseau d’alimentation d’eau froide situé en parallèle sera largement inférieur au débit de pointe du réseau distribution d’ECS. Mais cela dit les diamètres de réseaux seront similaires aux réseaux de distribution ECS.

Feuille de calcul fournie avec le programme de calcul (HydroTherm & HydroWater)

Les calculs des débits pour les réseaux de distribution EF et ECS sont dimensionnés selon les indications données selon les données du DTU. Des feuilles de calcul préprogrammées sont fournies en complément avec le programme de calcul.

Elles permettent de pré-dimensionner les diamètres de réseaux de distribution  EF, ECS et retours de boucles.

feuille calcul debit base aeu chaude sanitaire ecs



Calcul des débits des réseaux distribution d’eau EF + ECS

Dans le cas d’une  production ECS de type décentralisée, c’est-à-dire constituée d’installations individuelles de production ECS par appartement ou par bloc sanitaire, il suffira simplement de prendre les débits de base donnés dans le tableau 1 du DTU pour le dimensionnement des réseaux de distribution d’eau froide placés en amont de ces différentes production ECS.

schema production ecs decentralisee

Feuille de calcul fournie avec le programme de calcul (HydroTherm & HydroWater)

Les calculs des débits pour les réseaux de distribution EF et ECS sont dimensionnés selon les indications données selon les données du DTU. Des feuilles de calcul préprogrammées sont fournies en complément avec le programme de calcul.

Elles permettent de pré dimensionner les diamètres de réseaux de distribution  EF, ECS .

cacul debit base eau plomberie sanitaire instantane

Selon le DTU : Lorsqu'il est prévu une alimentation pour une ou plusieurs machines à laver, il n'est pris en compte qu'une seule de ces machines dans le calcul de la somme des débits des appareils

Les réseaux de distribution EF et ECS situés en aval de ces différentes productions ECS seront dimensionnés selon les indications données dans le chapitre du DTU 3.2.1.2 – « Installations individuelles »



Feuille de métré paramétrée

feuille metre canalisation parametree excel

Feuille de calcul fournie avec le programme HydroExcel ou HydroWater



Pression sur les réseaux de distribution d’eau potable

Unités de pression

Dans les activités liées au transport et à la distribution de l'eau, les pressions sont souvent données en mètre de colonne d'eau (mCE). Cette unité présente l'avantage de permettre une comparaison facile entre différentes pressions et surtout, de pouvoir les mettre en relation avec les différences d'altimétrie du terrain.
Le mètre de colonne d'eau (mCE), égal à la pression qui règne sous un mètre d'eau sous gravité terrestre, vaut 9810 Pa (0,0981 bar).

conversion bar Pascal mbar mCE

Hauteur géométrique (m) : Il s'agit de la hauteur entre le niveau haut et le niveau bas.

Pression de service (Bar) : C'est la pression disponible qui arrive à un point de sortie, comme par exemple à un compteur d'abonné, une borne incendie, etc.



Systèmes de distribution d’eau potable

Les systèmes en eau exploités par les compagnies de distribution d’eau potable sont souvent constitués de :

  • Un système de captage de l’eau dans le milieu naturel (Superficiel ou souterrain) avec station de pompage et réseau d’adduction d’eau permettant le transfert de l’eau entre le captage (source ou forage) et le(s) réservoir(s) de stockage

  • Une unité ou une usine de traitement d’eau potable selon le cas.

  • D’un ou plusieurs réservoirs de stockage situés en altitude (les bâches au sol ou semi enterrées, ou les réservoirs sur tour ou château dans les zones de plaines).

  • Le réseau de transport de l’eau potable (Maillé ou ramifié) jusqu’aux branchements des compteurs d’abonnés.

  • Le cas échéant de vannes de stabilisation de pression placées sur les réseaux de distribution d’eau en aval spécifiques par secteur dans des agglomérations présentant des différences de niveau topographiques importantes, pour éviter des pressions trop fortes sur le réseau.

hauteur et pression piezometrique distribution eau potable

L'entreposage de l'eau dans un réservoir joue un rôle de tampon entre le débit demandé par les abonnés et le débit fourni par la station de pompage.

La pression statique de l’eau qui est fournie au robinet des abonnés est proportionnelle au dénivelé qui existe entre le niveau d’eau dans le château d’eau et l'habitation : 10 m de dénivelé est approximativement équivalent à 1 bar de pression.

Pour un écoulement en charge, la ligne piézométrique permet de visualiser la pression exercée par l'eau en chaque point du tracé et de connaitre par exemple la pression disponible au compteur d’abonné.

Lorsque qu’il n’y a pas d’écoulement dans le réseau de Distribution d’Eau Potable (Réseau fermé), la ligne piézométrique est horizontale et située au niveau supérieur du stockage d’eau.

La pression statique est la pression qui règne à l'intérieur d'une canalisation quand l’eau est immobile, c’est-à-dire lorsque aucun débit ne circule dans les canalisations. Si la hauteur du tube par rapport au réservoir varie, la pression statique variera aussi en fonction du différentiel d’altitude.

Lorsque le réseau de distribution d’eau est en service,  la ligne piézométrique est inclinée. L’angle d’inclinaison est variable selon l’intensité du débit d’eau transitant dans le réseau qui est la résultante des pertes de charge de l'eau sur son parcours.

On peut donc  résumer :

  • La ligne d’eau dans la partie supérieure du réservoir détermine = PLAN DE CHARGE

  • La hauteur d’eau entre le réservoir et la tuyauterie = HAUTEUR STATIQUE ou Pression statique en mCE

  • La hauteur piézométrique = Pression statique – Pdc réseaux de distribution d’eau potable

Les pertes de charge (Pdc) correspondent aux pertes d'énergie de l'eau sur son parcours. Les Pdc varient en fonction du carré de la vitesse de l'écoulement de l'eau.



Architecture des réseaux publics de distribution d’eau potable

L'ossature du réseau de distribution d’eau potable (APE) situé en en aval des stockages d’eau dépend de l’environnement du site ou de l'agglomération. Deux concepts de réseau sont généralement utilisés : réseau ramifié ou réseau maillé.

reseau eau potable ramifie

reseau eau potable ramifie

Réseau maillé : L'eau circule dans les deux sens et une maille peut être alimentée en plusieurs points. Par un simple jeu de robinets-vannes, on peut isoler uniquement le tronçon défectueux.

Ce système est plutôt utilisé en millieu urbain et permet d’asurer une meilleure stabilisation des pressions au niveau des usagers et il est nécessaire pour les réseaux d’incendie.

Réseau ramifié : L'eau circule toujours dans le même sens mais ce procédé reste médiocre sur le plan de la sécurité. Une rupture prive d'eau tous les branchements en aval.

On rencontre cette architecture de distribution plutôt dans en zone rurale pour des raisons de coût.



Branchement d’eau potable particulier et pression disponible au compteur d’abonné

La pression statique à l’entrée du compteur de branchement d’eau potable est variable selon la topographie du site (Niveau d’altimétrie et de la distance entre le lieu du site et le système de stockage d’eau). Plus le différentiel d’altimétrie entre le stockage d’eau et le compteur de l’abonné sera important et plus la pression statique au compteur sera élevée.

Le débit d'eau dans un réseau de distribution d’eau potable varie constamment durant la journée. Les pertes de charges sur les réseaux de distribution d’eau augmentent avec le débit. Lorsque la demande est maximale (en général, le jour), les pertes de charges sont élevées et la pression chez l’usager est minimale. Au contraire, quand la demande est minimale (en général la nuit), les pertes de charges sont faibles et les pressions sur réseaux plus importantes. Donc plus la distance sera importante et plus les fluctuations de pressions aux compteurs des abonnés seront élevées et donc moins il y aura de pression disponible sur ces compteurs lors des pointes de consommation d’eau.

La hauteur piézométrique du réseau de distribution publique au compteur de l’abonné va donc varier en permanence en fonction des pointes de consommation d’eau des différents usagers.

La hauteur piézométrique peut donc être assimilée à la pression de service minimale disponible durant la  période de forte consommation de pointe. pression service minimale disponible au compteur



La pression statique (Donc sans écoulement d’eau) donnée par la compagnie de service d’eau n’est pas un élément suffisant pour pouvoir mener à bien une étude d’un projet d’installation.

Dans un contrat d'abonnement pour l'approvisionnement en eau potable, la compagnie de distribution d’eau potable devrait à priori donner la pression de service (ou la hauteur piézométrique) en fonction du débit de consommation de pointe donné par le l’usage ou indiquer la pression mini /maxi à laquelle l'eau est fournie selon le débit de pointe demandé par l’usager.



Pression disponible à la consommation d’eau des usagers (Zone privative)

L’Article R 1321-58 du Code de la Santé Publique précise que la hauteur piézométrique (ou pression résiduelle) de l'eau distribuée par les réseaux intérieurs mentionnés au 3º de l'Article R. 1321-43 doit, pour chaque réseau et en tout point de mise à disposition, être au moins égale à 3 mètres (0,3 bar environ), à l'heure de pointe de consommation, c’est à dire au point le plus élevé ou le plus éloigné de l’immeuble même où la pression de service dans la conduite publique atteint sa valeur minimale.

Certains équipements tels que les chaudières individuelles gaz pour la production d’ECS ou les mitigeurs thermostatiques nécessitent des pressions d’alimentation supérieures aux exigences minimales du code de la santé publique.

Le NF DTU 60.11 P1-1 indique que pour les immeubles collectifs d'habitation, l'installation doit être conçue pour obtenir à l'entrée de chacun des logements, dans le collectif, une pression minimale de 1 bar.

En outre, la pression statique doit être à inférieure à 4 bar au point de puisage. Des réducteurs de pression sont à prévoir le cas échéant.

schema pression rsesiduelle logement ou disponible

La pression résiduelle (Pr) chez l'usager est la différence entre la pression piézométrique (Pz) disponible sur le compteur privatif d’eau potable et la différence d’altitude (Hs : Hauteur statique) du point de passage sur le robinet le plus élevé moins les pertes de charges du réseau de distribution privatif.




Et également dans un habitat collectif, à l’entrée de chaque logement :

pression eau entree logement


Les pertes de charges du réseau de distribution à l’intérieur (Pdc_Dist_Int) du bâtiment se fait uniquement sur la partie du réseau desservant le(s) équipement(s) au point le plus défavorisé.

Il faudrait s’assurer que si possible, la pression de service minimale (En heure de pointe) au compteur de branchement soit au moins de :

pression minimale disponible au compteur d'abonne

Si la pression disponible est trop faible, il faut réduire les pertes de charges donc augmenter les diamètres mais avec une vitesse de l'eau toujours > 0,5 m/s pour le débit de pointe ;

Lorsque les réseaux desservent des immeubles de plus de six étages, des surpresseurs et des réservoirs de mise sous pression, conformes aux dispositions de l'Article R. 1321-55, peuvent être mis en œuvre. Au-delà de 40 mCE de Pdc dans la zone privative, il faudrait étudier si nécessaire la mise en place de surpresseurs.



Programme de calcul Hydroexcel & HydroWater

Les programmes de calcul HydroWater, hydroExcel, tiennent compte tout particulièrement de :

  • La température de l'eau véhiculée.
  • La nature des différents types de matériaux utilisés (conduite en acier, cuivre, PVC, parois maçonnées, etc.)

Calcul réseaux d'eau plomberie sanitaire, canalisation, canalisations, tuyauterie, tuyauteries, tube, tubes

En complément, dans le cas du dimensionnement d'une pompe ou d'un surpresseur d'eau, la hauteur manométrique sera déterminée également en fonction de :

  • la pression relative disponible au point le plus éloigné,

  • la hauteur géométrique entre le point d'alimentation et du point situé le plus haut

  • la pression de la pression disponible au point de branchement
