Ce programme de calcul sur Excel permet de dimensionner et d'effectuer le calcul des pertes de charge sur les circuits de distribution gaz à usage combustible comme par exemple l'alimentation gaz de générateurs de chaleur. Il s'applique sur tous les types de réseaux et tient compte tout particulièrement des conditions de fonctionnement et des particularités spécifiques sur les canalisations, telles que :

• La nature du gaz employé (voir la liste ci-dessous)
• La température de distribution du gaz
• La pression de distribution du gaz.
• La nature des différents types de matériaux utilisés (conduite en acier, cuivre, PVC, etc.)
• Les différents types de modules de perte de charges.
• La correction du débit de base éventuel par la prise en compte d'un coefficient de simultanéité.

Des modules de calculs complémentaires sont incorporés au programme, à savoir :

• Une liste constituée de 415 canalisations réparties sur 17 catégories de réseaux.
• Une liste des modules de perte de charge.
• Un programme de calcul de diaphragmes.
• Un programme de calcul de vannes de contrôle
• Un programme de calcul de module de perte de charge équivalent en fonction de la perte de charge relevée.
• Un programme de calcul d'évaluation de la puissance motorisée du groupe de surpression gaz le cas échéant en fonction de la charge calculée.

Le programme de calcul est pourvu d'une commande barre personnalisée donnant accès aux différentes procédures, boîtes de calculs et macro-commandes.

Les fichiers de travail sont créés séparément permettant d'alléger le stockage des données.

Le choix des matériaux devra être fait avec la plus grande prudence selon le type de gaz utilisé (Voir la compatibilité du gaz employé et de la réglementation en vigueur)

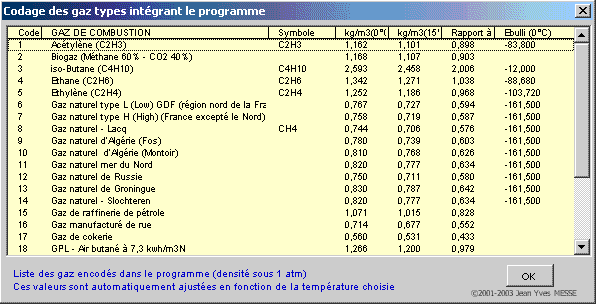

Le programme permet d'effectuer les différents calculs en fonction du choix préalable d'un des 25 gaz types à usage combustibles stockés en bibliothèque selon la liste ci-dessous :

• 1 Acétylène (C2H3)

• 2 Biogaz (Méthane 60% - CO2 40%)

• 3 iso-Butane (C4H10)

• 4 Ethane (C2H6)

• 5 Ethylène (C2H4)

• 6 Gaz naturel type L (Low) GDF (région nord de la France)

• 7 Gaz naturel type H (High) (France excepté le Nord)

• 8 Gaz naturel - Lacq

• 9 Gaz naturel d'Algérie (Fos)

• 10 Gaz naturel d'Algérie (Montoir)

• 11 Gaz naturel mer du Nord

• 12 Gaz naturel de Russie

• 13 Gaz naturel de Groningue

• 14 Gaz naturel - Slochteren

• 15 Gaz de raffinerie de pétrole

• 16 Gaz manufacturé de rue

• 17 Gaz de cokerie

• 18 GPL - Air butané à 7,3 kwh/m3N

• 19 GPL - Air propané AP 7,5 (6,5 Th/m3)

• 20 GPL - Air propané AP 15,7 (13,5 Th/m3)

• 21 GPL - Propane commercial (C3H8)

• 22 GPL - Butane commercial (C4H10)

• 23 Hydrogène (H2)

• 24 Méthane (CH4)

• 25 Propylène (C3H6)


Le type de gaz employé peut être remplacé par un autre gaz pendant la phase calcul.

Le fichier de travail peut être constitué de différentes feuilles de calcul. Vous pouvez à partir du même fichier, insérer une nouvelle feuille de calcul ou dupliquer la feuille de calcul en cours pour une étude similaire et apporter les modifications complémentaires par la suite.

Dans votre tableau de calcul vous pouvez rajouter ou retirer des lignes de calcul, sans altérer les phases de calculs.

Unités de mesures

Vous pouvez également choisir l'unité de pression de votre choix dans l'étude :

• Pascal

• DecaPascal (10 Pa)

• mm d'eau (9.807 Pa)

• mbar (100 Pa)

• Kilo Pascal (1000 Pa)

• Psi, Pound per square inch (6896.47 Pa)

• Bar (100000 Pa)

Débits instantanés

Le coefficient de simultanéité est facultatif. Il permet par exemple dans le cas ou plusieurs appareils sont à alimenter on peut considérer que tous ces appareils ne fonctionnent pas obligatoirement en même temps.

Le programme dispose d'un menu déroulant permettant de sélectionner un coefficient de simultanéité le cas échéant :

• Coefficient standard = 2 + ((x -2) * 0,5)
• Coefficient N°1 = 0,8 / (x-1)^0,5 * 2
• Coefficient N°2 = 0,8 / (x-1)^0,5 * 1,5

En outre le programme permet l'adoption de différentes combinaisons possibles :

• (imputation du cumul débit de base) * (coefficient de simultanéité)
• (Imputation du débit unitaire de base) * (nombre d'appareils)
• (Imputation du débit unitaire de base) * (nombre d'appareils) * (coefficient de simultanéité)

Affichage basic :

Pour chaque feuille du tableau de calcul, la présentation se fait, soit :

En affichage complet, le tableau visualise en complément :

• Les indices de rugosité.
• La masse volumique du gaz.
• La chaleur massique du gaz.
• La viscosité dynamique du gaz.
• Le nombre de Reynolds.

Toutes les cellules de calcul en bleu violet sont programmées.

L'affichage et l'imputation éventuelle des types de réseaux se font par l'intermédiaire d'un module spécifique.

Les types de canalisations intégrées dans le programme ThermGaz pour le calcul des pertes de charge, sont :

• Tube acier noir T1 et T2 (utilisation classique) - Diamètre DN12 à DN400 (3/8" à 16")
• Tube acier galvanisé - Diamètre DN12 à DN 300
• Tube acier noir T3 - Diamètre DN12 à DN150
• Tube acier noir T10 - Diamètre DN 32 à DN 400
• Tube acier noir série spéciale - Diamètre DN 450 à DN 900
• Tube acier selon normes USA - 5S, 10S, 40S, 80S - Diamètre 1/2" à 30" - 15 à 750 mm
• Tube cuivre (usage courant) - Diamètre DN10 à DN 50/52
• Tube cuivre selon normes Européenne série X, Y ,Z - Diamètre 4 à 150 mm
• Tube cuivre selon normes USA série K, L, M - Diamètre 1/4" à 12" - 8 à 300 mm
• Tube cuivre (qualité frigorifique) - Diamètre DN 6 à DN 80 (1/4" à 3 1/8")
• Tube PVC chauffage sol - Diamètre DN 12 à DN 25
• Tube PVC pression - Diamètre DN 12 à DN 315
• Tube fonte ductile à joint- Diamètre DN 50 à DN 2000
• Tube fonte ductile haute pression - Diamètre DN 80 à DN 300
• Tube polyéthylène (PehD) - Diamètre DN16 à DN 315
• Tube polyéthylène pour le gaz - Diamètre DN15 à DN 200
• Tube inox 316L - Diamètre DN 12 à DN 200
• Robinetterie - Diamètre DN12 à DN 400 (3/8" à 16")

Soit l'équivalent de 415 tubes indexés dans le programme.
