Les valeurs des pertes de charge des accessoires, tels que filtre, diffuseur, grilles, etc., sont indiquées dans les catalogues des différents constructeurs.

Dans certains cas les constructeurs fournissent des abaques pour connaître la perte de charge de l'accessoire en fonction du débit d'air.

Clapet coupe-feu, coupe feu, volet, volets

Prenons par exemple le cas de 2 clapets coupe-feu

  • Clapet coupe-feu CVI125 - débit 100 m3/h - Perte de charge 1,3 mmCE
  • Clapet coupe-feu CPF150 - débit 100 m3/h - Perte de charge 0,9 mmCE

Avec un module de perte charge, vous pouvez comme par exemple pour un clapet coupe-feu connaître la perte de charge équivalente pour un débit d'air différent. Le calcul se fait comme pour un accessoire quelconque.

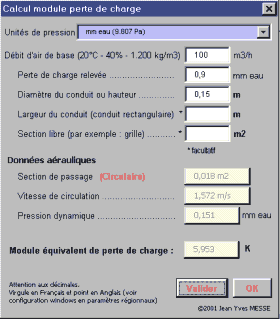

Dans le programme de calcul Aeroduc, il y a un module de calcul complémentaire qui vous permet à partir d'une perte de charge donnée en fonction d'un débit d'air, d'établir un module de perte de charge équivalent.

Voir aussi les programmes suivants (HydroTherm - HydroExcel - ThermoVapor - AeroGaz - ThermGaz)

CCF - CVI125 CCF - CPF150
Modules perte de charge, module Clapet, clapets, volet, volets

Les modules de perte de charge, sont :

  • Clapet coupe-feu CVI125 - K = 4,147
  • Clapet coupe-feu CPF150 - K = 5,95

Calcul perte de charge réseaux aérauliques

Si nous introduisons ces coefficients K dans la feuille de calcul AeroDuct, les pertes de charge seront calculées automatiquement pour des débits d'air différents.

Si vous comparez les pertes de charge unitaire de ce tableau par rapport au diagramme de perte de charge ci-dessus fournis par le fabricant de clapet coupe-feu, les pertes de charge sont similaires.

Ceci peut être utile, car très souvent les fabricants d'accessoires ne fournissent par de diagramme mais une perte de charge pour le débit nominal.
